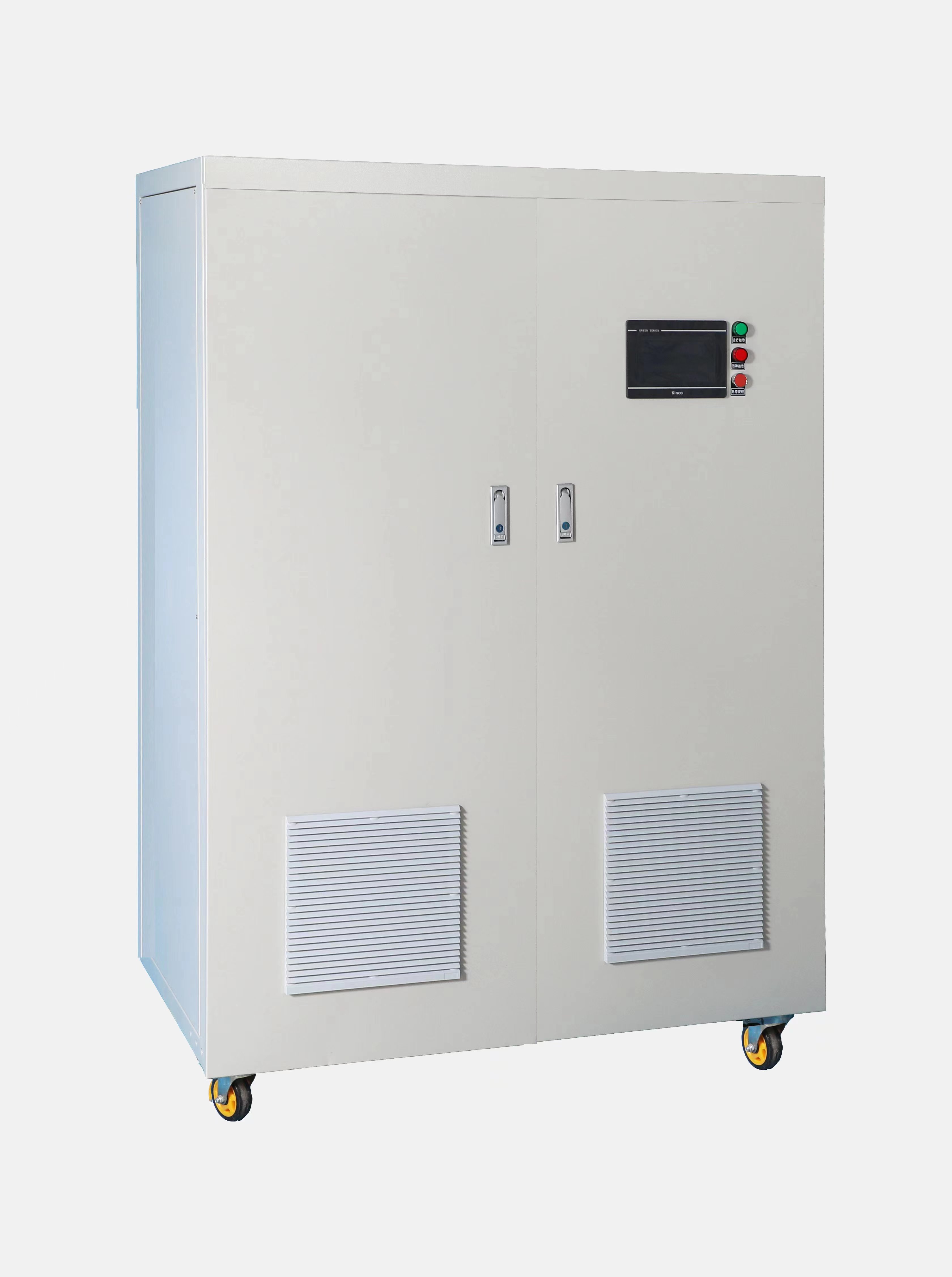

三相60Hz变频电源产品简介：
加入WTO以后，中国经济与世界接轨，给出口电器厂商带来机遇。由于世界各国电网指标不统一，生产出口产品都需要电网模拟不同国家的电网状况，并保证稳定性。过去采用调压器调压，稳压器稳压，发电机进行二次变频，耗电量大，躁声大，稳定性差逐渐被变频电源所代替。AC60程控变频电源是专为进出口电器产品变压，变频测试供电而设计制造的，能提供世界各国标准电网电压及频率，输出电压，频率无级数字可调，波形稳定纯净，消除电网干扰，适用于出口电器产品电压，变频测试；实验室，计量室等作各种精密测试，及作为进口60Hz设备供电电源。
三相60Hz变频电源产品特点：
1、具有过高压、过电流、短路及过热警告装置；
2、16位微处理器控制，智能化，操作灵活方便；
3、低失真干扰，输入/输出完全隔离，安全可靠；
4、独特的瞬时值控制，波形失真度小，控制精度高；
5、动态反应极快，负载0-100%变化时，稳态反应时间<0.1S；
6、提供世界各国标准电网电压，频率，模拟测试各种电器产品；
7、无辐射干扰，含谐波成分小，并经特殊处理，不产生干扰；
8、效率高达85%以上，适用负载广，可为感性，容性，阻性负载；
9、原装进口德国西门子IGBT高频逆变器及机芯，稳定可靠；
10、输出电压：低档：0-150V、高档：0-300V连续可调；
11、一机多用,表源合一：输出带有0.5级电压、电流、频率、功率/功率因数表。
执行标准：《GB7260-87不间断电源设备》《Q/01AK001-2005程控变频调压电源》
注：三相变频电源最大容量可达800KVA
三相60Hz变频电源 | |||||||
机型 | Ay60-1303 | Ay60-1306 | Ay60-33010 | Ay60-33015 | Ay60-33020 | Ay60-33030 | |
容量 | 3KVA | 6KVA | 10KVA | 15KVA | 20KVA | 30KVA | |
输出 电流 | 低档 | 8.4A | 16.8A | 27.6A | 41.6A | 56A | 84A |
高档 | 4.2A | 8.4A | 13.8A | 20.8A | 28A | 42A | |
输入电压 | 220V±10%，50hz | 380V±10%，50hz | |||||
输入 相位 | 单相 | 三相四线 | |||||
输出 电压 | 相电压 | 低档0～150V连续可调和高档0-300V连续可调 | |||||
线电压 | 低档0～260V连续可调和高档0-520V连续可调 | ||||||
输出频率 | 定频50 Hz /60 Hz /100 Hz /200Hz 和调频40.0Hz ～ 200.0Hz连续可调 | ||||||
负载稳压率 | ≤±1% | ||||||
频率稳定度 | 定频≤±0.01%；调频≤±0.1% | ||||||
三相不平衡 | 相位120°±2°； 相位差<3%额定值 | ||||||
波形失真度 | THD≤2% | ||||||
反应时间 | ≤2mS | ||||||
显示 精度 | 4位频率表 | 解析度0.1Hz | |||||
4位电压表 | 解析度0.1v | ||||||
4位电流表 | 解析度0.01A | ||||||
4位功率表 | 解析度0.1w | ||||||
通讯接口（选件） | RS232或RS485可选 | ||||||
通讯协议 | MODBUS通讯协议 | ||||||
保护功能 | 过压、过流、过温、过载、短路保护及自动报警 | ||||||
绝缘电抗 | 500Vdc 20MΩ | ||||||
耐压绝缘 | 1800Vac/5mA/1分钟 | ||||||
冷却方式 | 强制风扇制冷 | ||||||
工作温度 | -20℃-40℃ | ||||||
相对湿度 | 0-90%（非凝结状态） | ||||||
海拔高度 | 1500公尺 | ||||||
（宽×深×高）mm | 400×660×900 | 450×830×1100 | 750×480×1380 | ||||
三相60Hz变频电源 | |||||||
机型 | Ay60-33045 | Ay60-33060 | Ay60-33075 | Ay60-33100 | Ay60-33150 | Ay60-33300 | |
容量 | 45KVA | 60KVA | 75VA | 100KVA | 150KVA | 300KVA | |
输出 电流 | 低档 | 126A | 168A | 207A | 276A | 400A | 800A |
高档 | 63A | 84A | 103A | 130A | 200A | 400A | |
输入电压 | 380V±10%，50hz | ||||||
输入相位 | 三相四线 | ||||||
输出 电压 | 相电压 | 低档0～150V连续可调和高档0-300V连续可调 | |||||
线电压 | 低档0～260V连续可调和高档0-520V连续可调 | ||||||
输出频率 | 定频50 Hz /60 Hz /100 Hz /200Hz 和调频40.0Hz ～ 200.0Hz连续可调 | ||||||
负载稳压率 | ≤±1% | ||||||
频率稳定度 | 定频≤±0.01%；调频≤±0.1% | ||||||
三相不平衡 | 相位120°±2°； 相位差<3%额定值 | ||||||
波形失真度 | THD≤2% | ||||||
反应时间 | ≤2mS | ||||||
显示 精度 | 4位频率表 | 解析度0.1Hz | |||||
4位电压表 | 解析度0.1v | ||||||
4位电流表 | 解析度0.01A | ||||||
4位功率表 | 解析度0.1w | ||||||
通讯接口（选件） | RS232或RS485可选 | ||||||
通讯协议 | MODBUS通讯协议 | ||||||
保护功能 | 过压、过流、过温、过载、短路保护及自动报警 | ||||||
绝缘电抗 | 500Vdc 20MΩ | ||||||
耐压绝缘 | 1800Vac/5mA/1分钟 | ||||||
冷却方式 | 强制风扇制冷 | ||||||
工作温度 | -20℃-40℃ | ||||||
相对湿度 | 0-90%（非凝结状态） | ||||||
海拔高度 | 1500公尺 | ||||||
（宽×深×高）mm | 600×1200×1485 | 750×1430×1485 | 1920×1200×1860 | ||||
